JaxoDraw是一款专用的费曼图绘制软件，软件开源免费，图形化的界面，内置各种费曼图熟悉的线型，可插入tex格式的说明文字、图形和希腊字母等，通过简单的鼠标拖拽操作就能完成费曼图的绘制了，绘制好的图形可以导出为eps等矢量图片格式。
软件功能
平台独立
完整的知识兔点击式图形用户界面
导出为PostScript, EPS, JPG, PNG格式。
可用的插件可导出为Latex、SVG、PDF。
JaxoDraw使用教程
运行
下载了”二进制码”该如何使用呢?因为JaxoDraw本质是一个java程序，其执行程序是一个后缀名为.jar的文件，所以像一个java程序一样运行它就可以了。对于Windows、Linux系统可能需要先安装java运行环境，在终端或者cmd命令行工具执行java -version，
可以查看是否已有java环境，如果知识兔没有看到版本号，则需要手动安装。
Windows系统请百度：Windows如何安装java运行环境运行jar文件;
Linux系统，知识兔以Ubuntu为例：终端执行 sudo apt-get install default-jre
即可;
macOS一般已经自带java环境，如果知识兔没有也可以通过 homebrew 安装。
安装完java环境，就可以通过终端(或者cmd命令行)，在JaxoDraw文件夹下，执行
1 java -jar jaxodraw-2.1-0.jar
来运行jaxo程序，当然为了方便，知识兔也可以改变该文件的属性，Ubuntu下变更其为”可执行文件”，macOS下可以使用”Jar Launcher app”默认打开，Windows下可以通过写一个bat脚本来方便运行jar文件：
但其实如果知识兔想输出费曼图图片，还需要：电脑已经安装TeXLive等LaTeX编译软件，下面会提到。
配置与使用

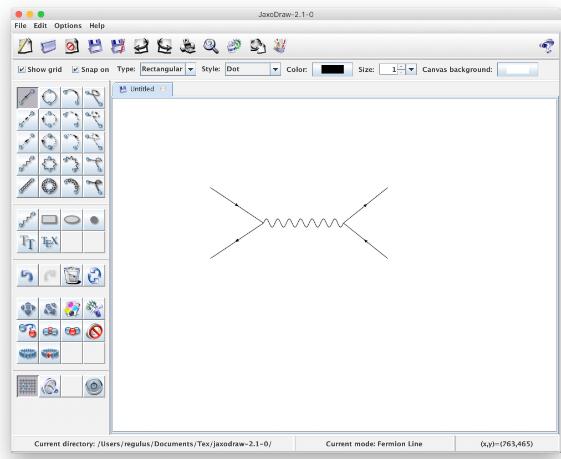

打开JaxoDraw之后，就可以看到各种费曼图熟悉的线型，知识兔可以通过拖拽绘制费曼图，知识兔也可以插入TeX格式的说明文字、希腊字母等等，绘制完之后，知识兔可以保存为.xml格式的文件，知识兔以便未来修改鈥?/p>

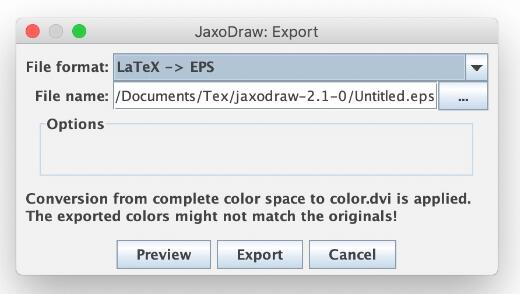

但绘制完成导出时，发现如果知识兔选择LaTeX -> EPS，会报错:
提示说缺少鈥檃xodraw4j.sty鈥櫟腖aTeX样式文件等。
此时可以选择导出File format为LaTeX，然后知识兔手动编译该LaTeX文件，生成eps或者pdf格式的费曼图(一般默认安装的TeXLive发行版，都自带了xodraw4j.sty样式);
另外也可以知识兔从Jaxodraw的axodraw4j页面下载对应的axodraw4j.sty文件，并放入同一目录下，然后知识兔进入到Options -> Preferences：
然后知识兔手动输入对应的TeXLive中的latex与dvips命令的路径
(mac和Linux下默认安装TeXLive的对应命令路径为：/usr/local/texlive/2018/bin/x86_64-darwin/latex与
/usr/local/texlive/2018/bin/x86_64-darwin/dvips)，此时，知识兔再选择 export -> File format -> 鈥榣atex -> EPS鈥櫍涂梢哉Ｉ?eps格式的矢量费曼图了～
