-OrCAD Library Builder(PCB封装库工具)下载 v17.2免费版 附教程
OrCAD Library Builder是一款pcb封装库工具，软件结合了先进的PDF数据提取功能，智能化的管理原理图符号和PCB封装数据管理功能，知识兔可以完成复杂原理图符号的创建和PCB封装和焊盘，能够确保原理图和PCB封装的一致性。知识兔支持OrCAD,Cadence Allegro, Zuken BD等多种格式的CAD库。
软件特色
1、直接通过IC芯片的数据手册PDF文件，提取出原理图所需元件的引脚信息。
2、智能化管理原理图符号和PCB封装数据管理，复杂原理图符号创建，同时自动匹配复杂拼接式原理图符号(Fracture large symbol)和其PCB Footprint的引脚。
3、在线验证检查原理图和PCB封装的一致性，确保设计正确。
4、拥有IPC-7351工业标准和IC厂家推荐参数设置的通用器件模板。
5、支持根据元件封装自动生成的真实三维元件STEP模型，与ECAD和MCAD软件协同检查3D装配的合理性。
6、支持输出多种格式的CAD库,OrCAD,Cadence Allegro, Zuken BD, DxDesigner,Mentor Expedition, Board Station, PADS, Protel,Altium Designer。
软件功能
1. 更正建设
确保您的库正确建立在第一时间通过自动化容易出错的任务，并分享了一套完整的错误检查实用工具
2. 符号创建
保存符号生成时间和错误提取数据表的规格，格式，并有效地导出到的OrCAD捕获
3. IPC-7351标准的足迹
直接从供应商的数据表自动生成你的足迹，知识兔以IPC-7351规范或定义自定义要求
4. Symbol和足迹检查
检查以确保符号和足迹的比赛轻松地在必要时查看符号和脚印在一个图形用户界面和交叉探测的能力
5. 三维模型生成
从脚印的数据自动生成STEP模型，因此很容易建立精确的机械模型的三维可视化
6. 加快工作流程
通过分享一个统一的环境中提取PDF数据，创建足迹，并验证输出大大加快工作流程
OrCAD Library Builder使用教程

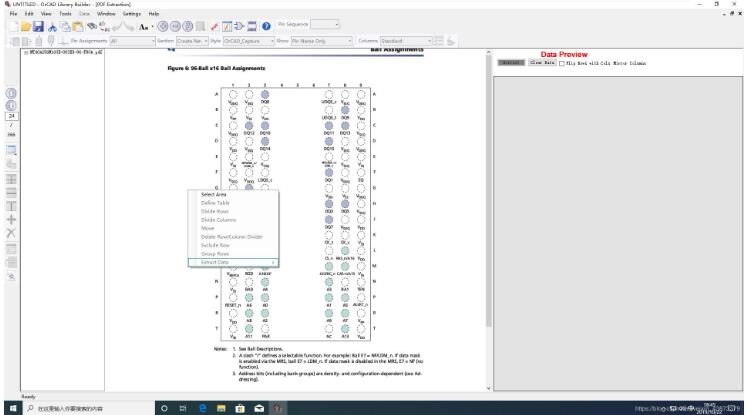

1、打开一个原理图文件，这里以ddr为例file->open->pdf，知识兔打开准备好的pdf，然后知识兔定位到封装那一页，如下图

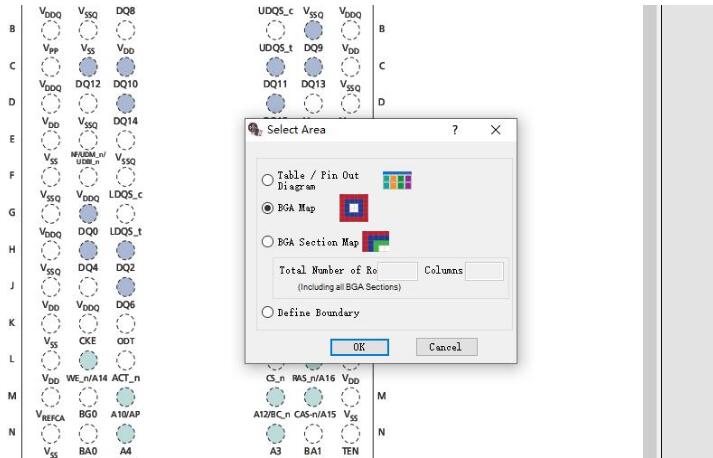

2、选中左边的表格按钮，或者右键select area，知识兔选择BGA Map，这里选择啥要根据封装来，我这里是bga所以第一个，如果知识兔导入的是表格就选择table

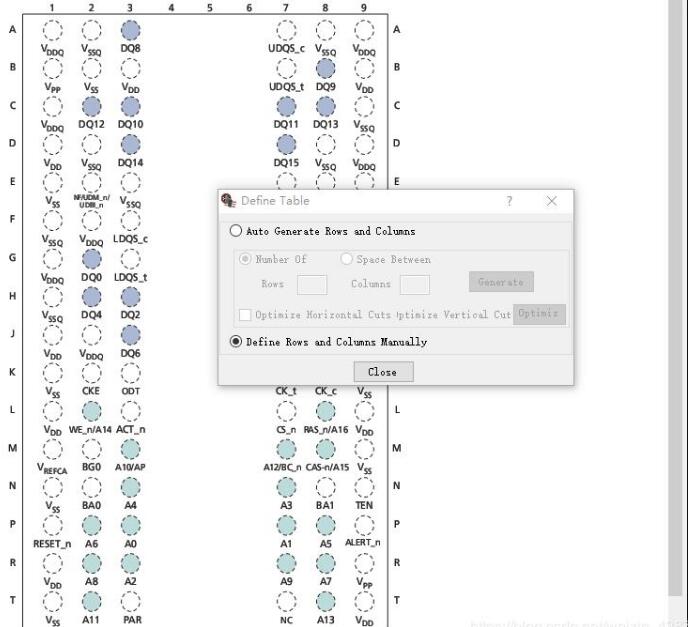

3、知识兔选择黑线框内的封装引脚，然后知识兔释放会出现对话框，知识兔选择手动确定行列
4、下面这里两个一个是行一个是列，然后知识兔选择封装行列中间

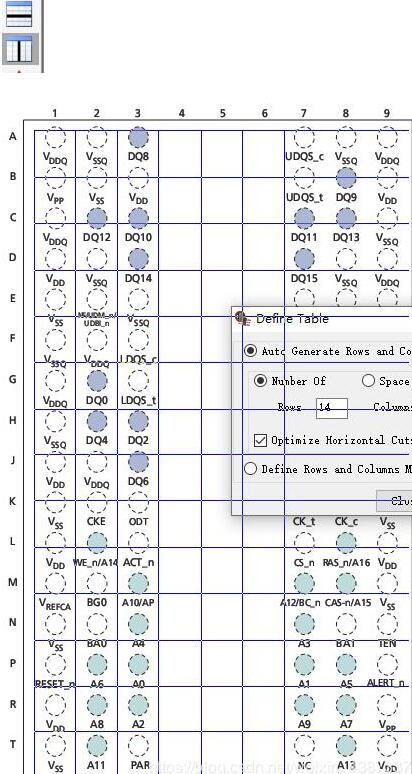

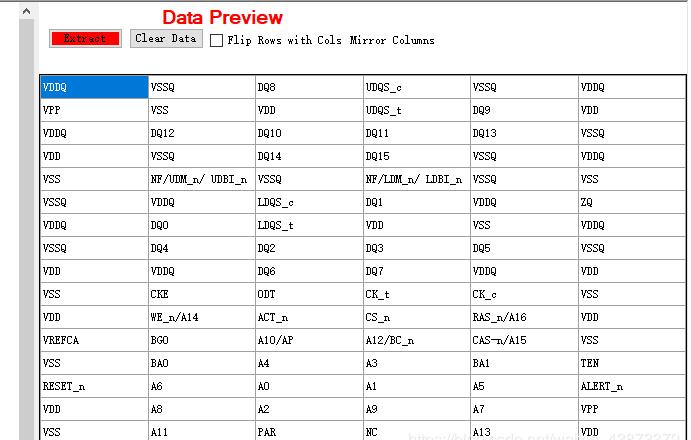

5、知识兔选择之后在旁边data preview就会出线引脚信息，然后知识兔导出知识兔点击红色的extract
6、知识兔点击上方的小表格，

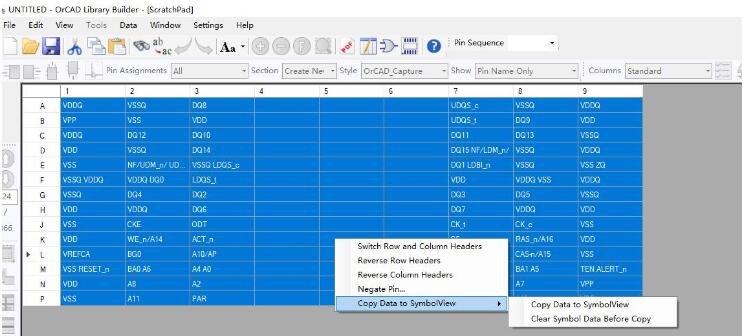

然后知识兔此时出现一个刚才导出的表格，然后知识兔全选右键，copy data to synbolview

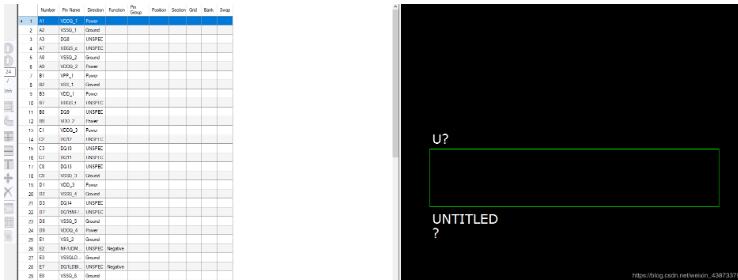

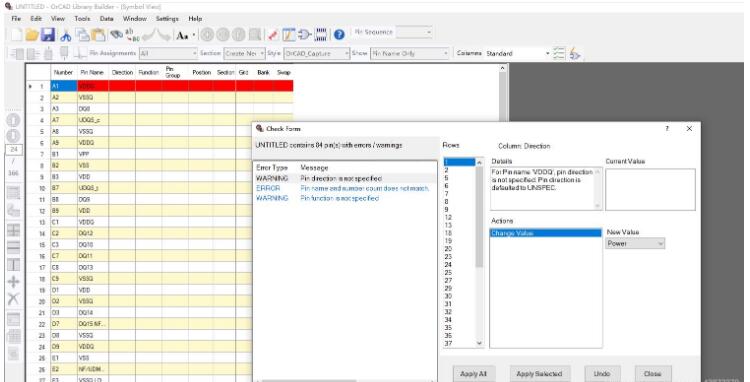

7、此时进入完成封装阶段了，然后知识兔全部apply all，然后知识兔如下图

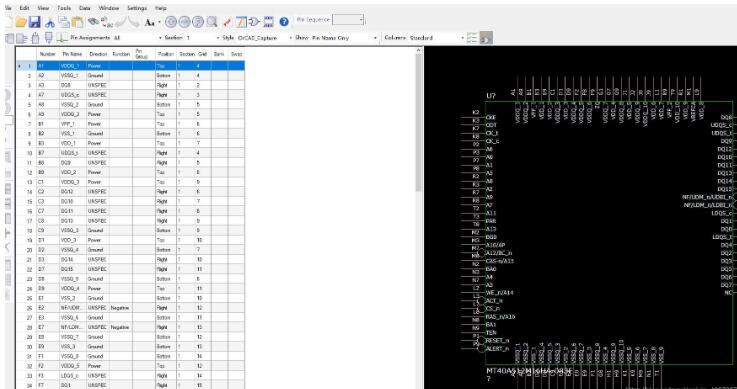

8、apply all之后会让你新建立一个工程，这里自己建立就ok了，然后知识兔右边出现一个原理图

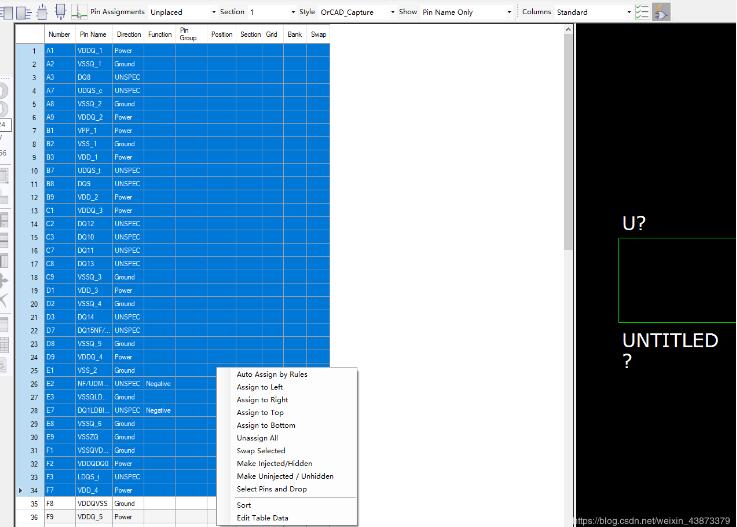

9、知识兔选择一部分文件放在symbol的上下左右

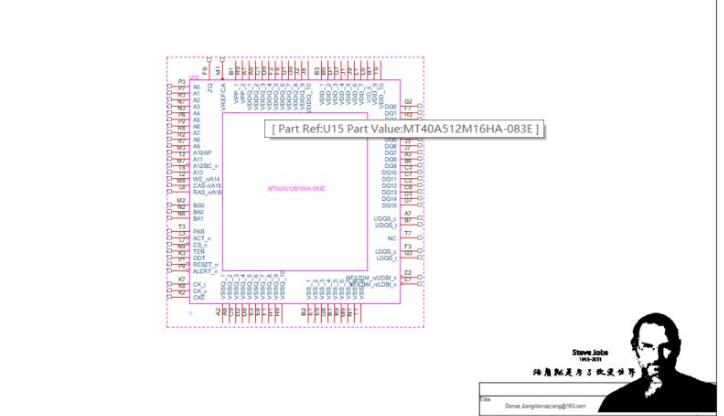

10、完成如下：
11、导出原理图，file->export->鈥Γ缓笊煞庾?/p>

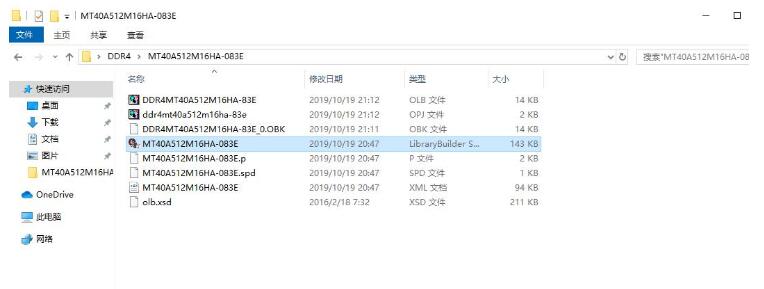

12、用orcad打开封装，完成
