浩辰cad给排水2020电脑版有着智能的系统图绘制功能，软件中有很多现成的原理图，知识兔使用者可以将其作为参考进行设计绘图，并且知识兔此为最新版本，知识兔可以自动识别其他相关的建筑软件，兼容使用功能十分强大，感兴趣的可以来下载试试！
浩辰cad给排水如何连接洁具？

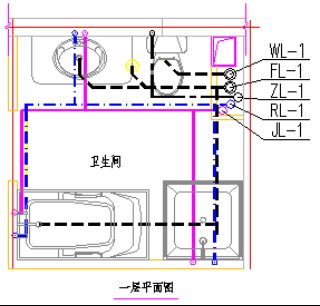

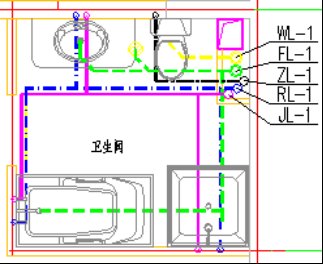

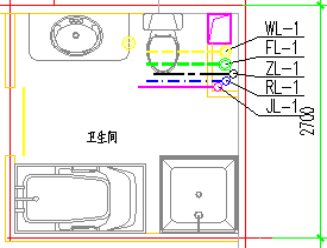

运行室内菜单中【平面】-【连接洁具】命令，可使管线与洁具（被认知的洁具会显示红色名称）有选择的自动连接。
执行命令,点选或框选要连接到洁具的管线和需要连接的洁具,然后知识兔确定安装方式，软件会自动进行洁具与管线的连接。
浩辰给排水软件在进行洁具连接时，是有选择性的,如：给水的连接是按左热右冷的连接方式自动连接,中水自动与坐便器、小便器连接。
暗装：当管线走房间的吊顶、垫层和埋墙时多采用暗装布置，用户可以选择暗装的形式。软件暗装布置不考虑房间形状和墙窗的位置。
明装：当管线走房间中间时多采用明装布置，用户使用明装功能，软件在布线时会考虑墙和窗的位置。软件根据洁具的位置自动搜索墙线，窗户信息则由用户识别输入。管道沿墙布置（距墙的距离可以设置）管道敷设中如遇到跟门窗碰撞，可由设置中选择门窗上绕行还是窗下方绕行。
注：
在连接过程中，软件根据管线标高默认判断洁具明装或暗装，用户可以修改。
支持外部参照。
怎么使用给排水洁具的智能识别功能？
运行室内菜单中的【洁具定义】，可进行洁具的识别。
器具识别主要识别以下五个要素：
给排水点平面位置。
给水点高度。
给水平面/系统图块形式。
排水系统图块形式。
当量数。
执行完器具识别功能后，软件将自动加载该洁具的相关信息，在执行器具连接或其它命令时，软件将使用记录的信息与管道相连。
识别步骤：

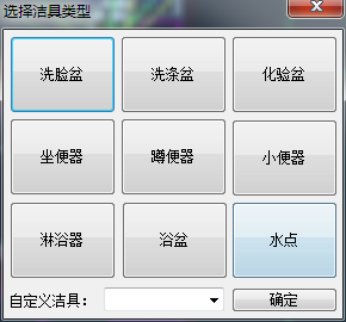

用户选择需要识别的器具，弹出”选择器具类型”对话框。

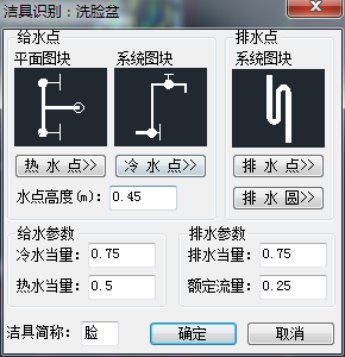

用户在对话框中选择需要识别器具的类型后点【确定】弹出“器具识别”对话框。
仅需定义给排水点位置即可完成识别。对于界面中的安装形式，知识兔双击即可放大作为参考，当量数值可进行修改。
给水点
冷水点：用户知识兔点击该按钮可到平面图中确定洁具与冷水管道连接点的位置。
热水点：用户知识兔点击该按钮可到平面图中确定洁具与热水管道连接点的位置。
排水点的各种设置同给水点
给水参数：冷水当量,热水当量可以根据自己的需要手动进行输入。
排水参数：排水当量和额定流量可以根据自己的需要手动进行输入。
浩辰cad给排水平面系统图绘制：

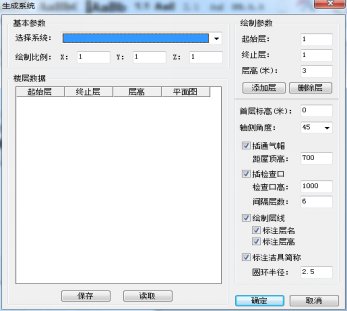

运行室内菜单中的【系统绘图】-【生成系统】命令，可生成多系统单层或整楼的CAD系统图,同时还可设定是否插入通气帽和检查口，是否生成楼层线、楼层标注和楼层标高等。
添加楼层
用户知识兔点击添加层按钮，可向楼层信息栏中添加楼层。例如，一个6层建筑，2~5层为标准层，顶层、首层各不相同。
执行“生成系统”命令，“起始层”与“终止层”栏中都显示为1用户直接知识兔点击【添加】，即可添加首层，同时“起始层”与“终止层”的栏中都显示为2。
把“终止层”中的数值改为5，知识兔点击【添加】，即可添加标准层，同时“起始层”与“终止层”的栏中都显示为6。
用户直接知识兔点击【添加】，即可添加顶层。
注：要生成单层系统图，用户只需执行第一步，然后知识兔再进行平面提取即可，提取详见下文。
确定系统
用户可在左边系统类型栏里勾选需要生成的系统类型,软件可一次生成所勾选的所有系统。
提取平面信息并绘制
用户在中间楼层信息栏里知识兔点击各层【选择图形】下的按钮,只要到平面图中框选相应平面。
知识兔点击【确认】软件便根据平面的布置情况生成系统图，在平面图中确定系统图的位置即可。
造立管
在提取平面信息时，只需点取要生成系统的立管和与其直接相连的管线即可。
生成省略系统
在提取信息时，省略层只需提取干管和与其直接相连的管线即可。
用户可生成立管偏移的系统。
排水通气帽与检查口对规范的符合。（符合铸铁管规范隔层设置的要求）
支持外部参照。
